3 軸ガントリのモーション制御システムの解像度は、システムのパフォーマンスと適用性に大きな影響を与える重要なパラメータです。 3 軸ガントリーのサプライヤーとして、この概念を理解し、お客様に効果的に伝えることができることが最も重要です。
モーション コントロール システムの解像度について
3 軸ガントリのモーション制御システムの場合の解像度は、システムが正確に達成できる動きの最小増分を指します。多くの場合、ミリメートルやマイクロメートルなどの単位で測定されます。高解像度システムは非常に細かく正確な動きを行うことができますが、低解像度システムは動きの間のステップ サイズが大きくなります。
たとえば、3 軸ガントリーの分解能が 0.01 mm の場合、ガントリーは 3 つの軸 (通常は X、Y、Z 軸) のそれぞれに沿って 0.01 mm という小さなステップで移動できることを意味します。このレベルの精度は、半導体製造、精密機械加工、3D プリンティングなど、正確な位置決めが必要な用途において非常に重要です。
解像度に影響を与える要因
エンコーダの精度
エンコーダは、ガントリの軸の位置に関するフィードバックを提供するデバイスです。エンコーダの精度はシステムの解像度に直接影響します。 1 回転あたりのパルス数が多い高品質エンコーダは、位置の非常に小さな変化を検出できるため、より高い分解能が可能になります。たとえば、1 回転あたり 10,000 パルスのエンコーダは、1 回転あたり 1,000 パルスのみのエンコーダに比べて、より正確な位置情報を提供できます。
モーターと駆動システム
モーターと駆動システムも解像度を決定する上で重要な役割を果たします。 3 軸ガントリーでは、ステッピング モーターとサーボ モーターが一般的に使用されます。特にサーボモーターは精度が高く、細かい動きを実現できることで知られています。モーターを制御する駆動システムは、制御信号をモーターの動きに正確に変換できなければなりません。適切に設計されたドライブ システムはエラーを最小限に抑え、システム全体の解像度を向上させることができます。
機械設計
リニア ガイド、ボールネジ、ベルトなどのガントリーの機械コンポーネントは、解像度に影響を与える可能性があります。低摩擦・高剛性の高品質リニアガイドにより、スムーズで正確な動作を実現します。細かいピッチのボールねじはより正確な直線運動を提供することができ、それがより高い分解能に貢献します。機械システムにバックラッシュや遊びがあると、ガントリーの位置が不正確になる可能性があるため、解像度が低下する可能性があります。
さまざまなアプリケーションにおける解像度の重要性
半導体製造
半導体製造では、3 軸ガントリーの分解能は、ウェーハの位置決めやチップのボンディングなどのプロセスにとって非常に重要です。半導体チップは非常に小さいため、わずかな位置ずれが不良品の原因となります。高解像度のガントリーにより、チップが必要な場所に正確に配置されることが保証され、製造プロセスの歩留まりと品質が向上します。
精密加工
精密加工には、切削工具の位置を正確に制御する必要があります。高解像度の 3 軸ガントリーは、公差が厳しい複雑で詳細な部品を製造できます。たとえば、航空宇宙産業では、最適なパフォーマンスを確保するために、タービン ブレードなどのコンポーネントを非常に高い精度で機械加工する必要があります。高解像度のガントリーは、これらの用途で必要な精度を達成できます。
3D プリント
3D プリントでは、ガントリーの解像度がプリントされるオブジェクトの詳細レベルと表面仕上げに影響します。解像度が高くなると、より細かいレイヤーやより詳細な特徴が可能になります。これは、細かいディテールが不可欠なジュエリー作成や歯科模型の印刷などのアプリケーションで特に重要です。
当社の 3 軸ガントリー ソリューション
3 軸ガントリーのサプライヤーとして、当社はお客様の多様なニーズを満たすために、さまざまな解像度の幅広い製品を提供しています。当社のガントリーには、最適なパフォーマンスを保証するために、高品質のエンコーダー、サーボ モーター、精密機械コンポーネントが装備されています。
アプリケーションごとに解像度の要件も異なることを理解しています。半導体業界のお客様には、マイクロメートルレベルに至るまで非常に高い解像度を備えたガントリーを提供できます。これらのガントリーは、最も厳しい精度基準を満たし、クリーンルーム環境での信頼性の高い動作を保証するように設計されています。
当社のガントリーは、精密機械加工を行うお客様に、高解像度と高速パフォーマンスのバランスを提供します。迅速かつ正確な動作が可能なため、効率的な加工プロセスが可能になります。
3D プリンティングの分野では、当社のガントリーは高品質の印刷オブジェクトを作成するために必要な解像度を提供できます。当社は、溶融蒸着モデリング (FDM) や光造形 (SLA) など、さまざまな 3D プリンティング テクノロジーの特定のニーズを満たすカスタマイズ可能なソリューションを提供します。
関連製品・技術

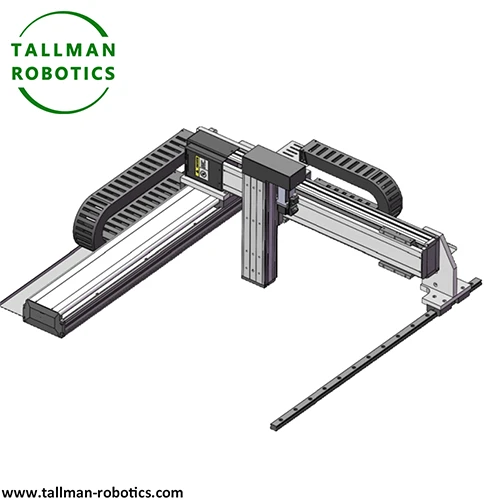

より高度な多軸モーション ソリューションの探索に興味がある場合は、当社の製品をチェックすることをお勧めします。多軸リニアシステムそして多軸リニアロボット。これらの製品は、複雑なアプリケーション向けに強化された機能とパフォーマンスを提供します。
私たちのガントリー直線運動ソリューションは、高精度で信頼性の高いモーション制御を提供するように設計されています。自動車、エレクトロニクス、食品加工などの幅広い業界に適しています。
調達に関するお問い合わせ
アプリケーションに適切な解像度を備えた高品質の 3 軸ガントリーをお探しの場合は、当社がお手伝いいたします。当社の専門家チームは、当社製品に関する詳細情報を提供し、お客様のニーズに最適なソリューションの選択をお手伝いします。小規模の製造業者であっても、大規模な産業企業であっても、当社はお客様の特定の要件を満たすカスタマイズされたソリューションを提供できます。
調達に関するご相談もお受けいたしますので、お気軽にお問い合わせください。私たちは、お客様のプロジェクトを確実に成功させるために、最高の製品とサービスを提供することに全力で取り組んでいます。
