伸縮式アクチュエータ

テレスコピックアクチュエーターとは何ですか?

伸縮式アクチュエータは、同心円状に入れ子になった一連のチューブを通って伸縮する直線運動デバイスで、回転モーターの入力（または油圧/空気圧）を単一軸に沿った押し引き力に変換します。{0}折りたたみ可能な多層チューブ設計により、大きなストローク長をはるかに短い閉じた長さの中に収めることができるため、全長が利用可能な取り付けスペースを超える持ち上げ、傾斜、位置決め作業に一般的な選択肢となっています。

構造

アクチュエータは、外側のハウジング チューブ、1 つ以上の中間のスライド チューブ、および最も内側の延長チューブで構成され、それぞれが次のチューブ内に入れ子になっており、内部駆動機構によって接続されています。{0}通常、チューブ アセンブリに通された親ネジまたはボールネジが、電気モーター（流体動力バージョンでは油圧 / 空気圧シリンダ）によって駆動されます。-チューブステージ間のシールまたはブッシングは、汚染物質の侵入を防ぎ、スムーズなスライド動作を維持します。また、ベースと延長先端の両方にある取り付けブラケットまたはクレビス端により、被駆動構造へのピボット取り付けが可能になります。

選択に関する考慮事項

主な要素には、ストローク長、押し引き力の定格、伸縮ステージの数、収縮長さと伸張長さの比率、速度、デューティ サイクル、取り付け構成 (固定対ピボット)、屋外または過酷な環境での侵入保護評価が含まれます。伸縮式アクチュエータは一般に軸方向の力を考慮して設計されており、特に完全に伸びた状態での横方向の荷重に対する許容範囲が限られているため、横方向の荷重容量を慎重に確認する必要があります。-

アプリケーション

伸縮式アクチュエータは、病院や患者用のリフト ベッド、農業機器、ソーラー パネル追跡システム、産業用アクセス プラットフォーム、テールゲートとスロープ、RV 車のレベリング システムなどで使用されており、コンパクトな収納長さと実質的な直線到達距離の組み合わせが必要とされます。{0}

インストールに関する考慮事項

両端の取り付けブラケットは、周囲の構造物に拘束されたり干渉したりすることなく、意図した範囲の旋回動作を可能にする必要があります。アクチュエータは定格側荷重制限内で設置する必要があり、電気接続または油圧接続は密閉して動作環境から保護する必要があります。-最終的な取り付け前にフルストロークのサイクリングをテストして、スムーズな伸縮と正しいリミットスイッチまたは停止機能を確認する必要があります。

他のプロジェクトもご覧いただくか、Youtube のビデオ ギャラリーをご覧ください: https://www.youtube.com/@tallmanrobotics

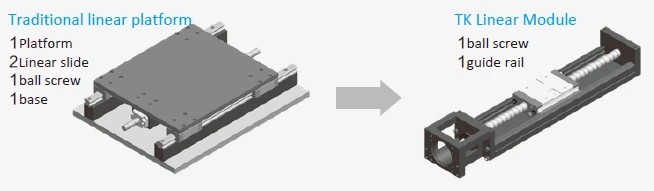

モジュールの底板はスチール、スライディングブロックはスチール、スライディングシートのカバープレートとサポートシートはアルミニウムです。

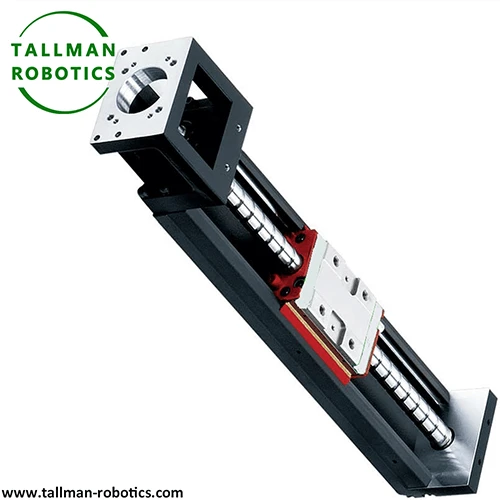

TK スチール ガイド レール-リニア モジュール内蔵s負荷 仕様

TK スチール ガイド レール-リニア モジュール内蔵 精度レベル

TK スチール ガイド レール-リニア モジュール内蔵s 最高速度

よくある質問

伸縮アクチュエータと伸縮リニアモジュールの違いは何ですか?

伸縮式アクチュエータは通常、持ち上げたり傾けたりするための自己完結型のシリンダ型のプッシュ/プル デバイスです。一方、伸縮式リニア モジュールは通常、単純な伸縮力の適用ではなく、正確な多軸位置決め用に設計されたガイド付きレール-ベースのシステムを指します。

伸縮式アクチュエータは側面荷重に対応できますか?

伸縮式アクチュエータは通常、主に軸方向（インライン）荷重用に設計されています。-特に最大伸長時の大きな横荷重は、摩耗を加速したり固着を引き起こす可能性があるため、横方向の力がかかる用途では追加のガイド サポートを使用する必要があります。

伸縮式アクチュエータには電動、油圧、空圧バージョンがありますか?

はい、伸縮式アクチュエーターは、電気 (送りねじ付きモーター)、油圧 (流体圧)、または空気圧 (空気圧) で駆動でき、必要な力、精度、環境条件に応じて選択できます。

ストロークと伸縮段数の関係は？

通常、段数が増えると、縮んだ長さに比べて総ストロークが長くなりますが、通常、段数が増えるごとに、インナーチューブの直径が小さくなるため、剛性と耐荷重が低下します。{0}

伸縮式アクチュエータには通常どのようなメンテナンスが必要ですか?

定期メンテナンスには、シールの摩耗や汚れの侵入のチェック、締め付けのないスムーズな伸縮の確認、駆動ネジ (電動バージョンの場合) の潤滑、および取り付けピボットの摩耗の検査が含まれます。
