IP65シールされた線形モーションモジュール

IP65シールされた線形モーションモジュールは、高レベルの保護を備えた線形ドライブデバイスです。 IP65の保護レベルは、ダストの侵入を完全に防止し（レベル6ダストプルーフ）、任意の方向からの低い-圧力スプレー（レベル5防水）に耐えることができることを意味します。統合されたシーリング設計により、粉塵予防と基本的な防水の要件を満たしながら、粉塵、湿度、または水しぶきの高い複雑な環境で安定した線形運動精度を維持できます。 IP65シールされた線形モーションモジュールは、過酷な労働条件に対処するための産業自動化のコアコンポーネントです。

作業原則のIP65シールされた線形モーションモジュール

コアは、「動的シーリング+構造分離」の保護メカニズムです。モーターは、ボールネジや同期ベルトなどの伝送コンポーネントを駆動し、回転運動を線形運動に変換し、荷重を駆動してガイドレールに沿って翻訳します。

IP65保護は、デュアルデザインを通じて達成されます。

1）。完全に囲まれた分離：トランスミッションシステム（ネジ、ガイドレール）は、密閉されたハウジングまたは格納式の保護カバーによって完全に囲まれており、スライディングパーツのみが動的シーリングインターフェイスに予約されています。

2）。動的シーリングテクノロジー：スライダーとシェルの間の接触面積は、マルチ-層リップシール（ニトリルゴム材料など）を採用しています。

3）。圧力バランス設計：一部のモデルは、モジュール内の圧力差を引き起こす温度変化のために汚染物質の吸入を避けるために、マイクロ透過性バルブに-を構築しました。

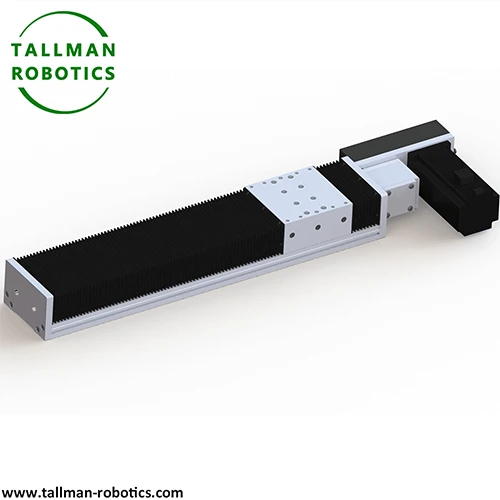

ここでは、ベルト駆動型のIP65防水線形モジュール、TMBF170を紹介し、次のようにデータを導入します。
より多くのプロジェクトを見るか、YouTubeのビデオギャラリーにアクセスしてください：https：//www.youtube.com/@tallmanrobotics

構造構成のIP65シールされた線形モーションモジュール

トランスミッションユニット：ボールネジ（または同期ベルト）が一般的に使用され、ネジの表面は錆の予防のためにクロムメッキされています。ナットシートとスライダーの統合設計により、シーリングギャップが縮小されます。

シーリングコンポーネント：伸縮性保護カバー（キャンバスまたは金属材料）、シャフトエンドシーリングリング、スライドリップシーリング要素、およびo -シェルのジョイントでのO -リングシーリングを含む。

ガイダンスシステム：ラインガイドとスライダーの間のジョイントにダスト-プルーフと防水スクレーパーを取り付けて、水と表面に付着した不純物を削ります。

ドライブモジュール：IP65保護レベルモーターを装備しているモーターとモジュールの間の接続は、フランジで密閉されており、水がシャフト端に浸透しないようにします。

アプリケーションケースのIP65シールされた線形モーションモジュール

食品加工：ビスケット生産ライン用のベーキングトレイプッシュモジュール（小麦粉のほこりを防ぎ、水スプレーを洗浄するため）、肉包装機用のフィルムトラクションスライドテーブル（洗浄水と油の汚れを防ぐため）。

屋外機器：ソーラーパネル追跡システムの調整メカニズム（ほこりや雨を防ぐため）、屋外監視カメラ用の回転モジュール、翻訳モジュール（雨やほこりを防ぐため）。

自動車製造：ボディスプレーライン用のスライドテーブルのワークコンサビング（アンチペイントミストとクリーニング水）、溶接ガンポジショニングモジュール溶接ワークステーション（アンチメタルデブリとクーラントスプラッシング）。

農業機械：温室用の灌漑ノズル移動メカニズム（土壌塵や噴霧水を防ぐため）、穀物乾燥機の材料プッシュ装置（穀物塵や凝縮水を防ぐため）。

IP65シールされた線形モーションモジュールは、IP65保護で設計されており、これにより、通常の線形モジュールが湿気が多いほこりの多い環境で故障しやすいという問題を解決します。頻繁な清掃または屋外の露出を必要とする自動化シナリオで広く使用されています。
