カムドライブ搭載インデクサのトラブルシューティング方法

Indexer With Cam Drive のプロバイダーとして、私はこれらのデバイスのトラブルシューティングを効果的に行うことの重要性を理解しています。このブログでは、Cam Drive を使用したインデクサーのトラブルシューティングのプロセスを案内し、業界での長年の経験に基づいた実用的な洞察とソリューションを提供します。

カムドライブを使用したインデクサーについて理解する

トラブルシューティングに入る前に、カムドライブ付きインデクサーとは何かを明確に理解することが重要です。カムドライブ付きインデクサーは、連続回転運動を断続回転運動に変換するために使用される機械装置です。カムとフォロア機構で構成されており、これらが連携してインデックス動作を正確に制御します。これらの装置は、その高い精度と信頼性により、包装、印刷、オートメーションなどのさまざまな業界で広く使用されています。

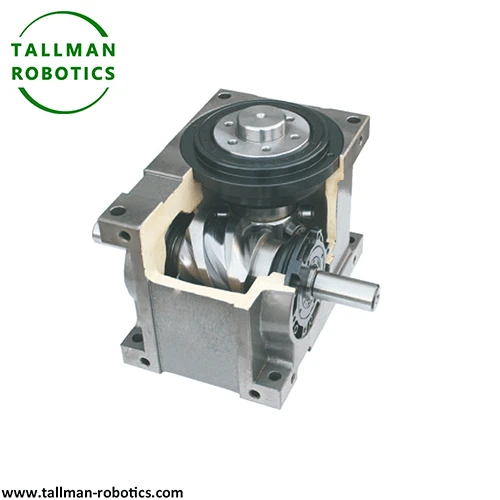

Precision Indexing Cam Device Rigid Cam Indexing Unit

市場では、さまざまなタイプのカムドライブ付きインデクサーが入手可能です。機械式カム割出装置、DF カムインデクサー、そしてDT カムインデクサー。各タイプには独自の機能と用途がありますが、動作の基本原理は同じです。

一般的な問題とトラブルシューティングの手順

1. 不正確なインデックス作成

原因: カムドライブを備えたインデクサーで最も一般的な問題の 1 つは、不正確なインデックス作成です。これは、カムとフォロアの磨耗、不適切な潤滑、コンポーネントの位置ずれなど、いくつかの要因によって引き起こされる可能性があります。
トラブルシューティングの手順:
- カムとフォロワを点検する：過度の摩擦、穴あき、変形などの摩耗の兆候がないか確認してください。カムまたはフォロアが摩耗している場合は、交換が必要になる場合があります。
- 潤滑を確認してください: カムとフォロアに適切に潤滑されていることを確認してください。潤滑が不十分だと摩擦や摩耗が増加し、不正確な割り出しが発生する可能性があります。推奨される潤滑剤を使用し、注油間隔についてはメーカーのガイドラインに従ってください。
- アライメントを確認する：カムとフォロアの位置関係を確認してください。アライメントがずれていると、インデックスがずれる可能性があります。精密測定ツールを使用して、コンポーネントが適切に位置合わせされていることを確認します。

2. 騒音・振動について

原因: 過度の騒音と振動は、カムドライブ付きインデクサーに問題があることを示している可能性があります。これは、コンポーネントの緩み、ベアリングの磨耗、または不適切な取り付けによって発生する可能性があります。
トラブルシューティングの手順:
- コンポーネントを検査する：ボルト、ナット、その他の部品に緩みがないか確認してください。緩みがある場合は増し締めして騒音や振動の原因を取り除いてください。
- ベアリングを確認してください: ベアリングに摩耗や損傷がないか点検します。ベアリングが摩耗すると、過度の騒音や振動が発生する可能性があります。摩耗したベアリングは新しいものと交換してください。
- インストールを確認する: カムドライブ付きインデクサーが正しく取り付けられていることを確認してください。正しく取り付けられないと、位置ずれや振動が発生する可能性があります。メーカーの取り付け手順に注意深く従ってください。

3. 過熱

原因: カムドライブを備えたインデクサーでは、過熱が深刻な問題になる可能性があります。過剰な摩擦、不適切な潤滑、または冷却システムの故障が原因で発生する可能性があります。
トラブルシューティングの手順:
- 潤滑を確認してください: 前述したように、潤滑が不十分だと摩擦が増加し、過熱が発生する可能性があります。カムとフォロアに適切に潤滑されていることを確認してください。
- 冷却システムを点検する: カムドライブ付きインデクサーに冷却システムがある場合は、それが適切に動作するかどうかを確認してください。冷却フィンが汚れていないこと、およびファンが正常に動作していることを確認してください。
- 負荷を軽減する: カムドライブ付きインデクサーが過負荷になると、過熱が発生する可能性があります。負荷要件を確認し、必要に応じて負荷を軽減します。

4. 不安定な動き

原因: 不安定な動作は、電気的問題、機械的故障、不適切なプログラミングなど、さまざまな要因によって発生する可能性があります。
トラブルシューティングの手順:
- 電気接続を確認してください: 配線の緩み、ケーブルの損傷、その他の電気的問題がないか、電気接続を検査します。すべての接続がしっかりしていて、電源が安定していることを確認してください。
- 機械部品の検査: 機械部品に摩耗、損傷、ずれがないか確認してください。磨耗または損傷した部品を交換し、コンポーネントが適切に位置合わせされていることを確認します。
- プログラミングを検証する: カムドライブ付きインデクサーがプログラマブルロジックコントローラー (PLC) によって制御されている場合は、プログラミングにエラーがないか確認してください。プログラミングが正しく、設定がアプリケーションに適切であることを確認してください。

予防保守

トラブルシューティングに加えて、カムドライブ付きインデクサーの信頼性の高い動作を保証するには、予防保守が不可欠です。予防メンテナンスのヒントをいくつか紹介します。

定期検査: カムドライブ付きインデクサーの定期検査を実施して、摩耗、損傷、その他の問題の兆候がないか確認してください。カム、フォロア、ベアリング等に異常がないか点検してください。
潤滑: 潤滑についてはメーカーのガイドラインに従ってください。推奨された潤滑剤を使用し、推奨された間隔でコンポーネントに注油してください。
クリーニング: カムドライブ付きインデクサーを清潔に保ち、汚れ、ほこり、破片の蓄積を防ぎます。コンポーネントを清掃するには、清潔な布または圧縮空気を使用してください。
較正: 正確なインデックスを確保するために、定期的にカムドライブ付きインデクサーを校正してください。精密測定ツールを使用してインデックスの精度を確認し、必要な調整を行ってください。

結論

Cam Drive を使用したインデクサーのトラブルシューティングには、体系的なアプローチとデバイスの動作についての十分な理解が必要です。このブログで概説されているトラブルシューティングの手順に従い、予防保守措置を実装することで、Cam Drive を使用したインデクサーの信頼性の高い動作を確保し、ダウンタイムを最小限に抑えることができます。

カムドライブ付きインデクサーで問題が発生した場合、またはさらなるサポートが必要な場合は、お気軽にお問い合わせください。当社の専門家チームが技術サポートとガイダンスを提供します。当社はお客様に高品質の製品とサービスを提供することに尽力しており、お客様と協力できることを楽しみにしています。
