遊星減速ドライブの大手サプライヤーとして、私はこれらの優れた機械装置がどのように機能するかという興味深い世界を掘り下げることに興奮しています。遊星歯車減速機とも呼ばれる遊星歯車減速機は、その高効率、コンパクトなサイズ、優れたトルク伝達能力により、さまざまな産業で広く使用されています。
遊星減速ドライブの基本コンポーネント
遊星減速ドライブは、太陽歯車、遊星歯車、リング歯車の 3 つの主要コンポーネントで構成されます。サンギヤはギヤボックスの中心に位置し、入力シャフトに接続されています。遊星歯車は通常 3 つまたは 4 つあり、太陽歯車の周りを回転し、キャリアに取り付けられています。リングギアは遊星ギアを取り囲む外側のギアで、通常はギアボックスのハウジングに固定されています。
遊星減速ドライブの動作方法
入力軸に動力が加わるとサンギヤが回転します。太陽歯車が回転すると、遊星歯車がそれぞれの軸の周りを回転し、太陽歯車の周りを公転します。遊星歯車は、太陽歯車とリング歯車の両方と噛み合います。リングギアは固定されているため、遊星キャリアアセンブリを回転させる反力が生じます。出力軸は遊星キャリアに接続されており、この遊星キャリアの回転によって出力が得られます。
遊星減速ドライブの動作の鍵はギア比にあります。ギヤ比はサンギヤ、プラネットギヤ、リングギヤの歯数によって決まります。ギア比を計算する簡単な式は (i=\frac{N_r + N_s}{N_s}) です。ここで、(N_r) はリング ギアの歯数、(N_s) はサン ギアの歯数です。
たとえば、リングギアの歯数が 80 でサンギアの歯数が 20 の場合、ギア比は (i=\frac{80 + 20}{20}=5) となります。これは、入力軸が5回転するごとに出力軸が1回転することを意味し、減速・トルクアップを実現します。
遊星減速ドライブの利点
遊星減速ドライブの主な利点の 1 つは、トルク密度が高いことです。複数の遊星歯車間で負荷が分散されるため、これらのギアボックスは比較的コンパクトなサイズで大量のトルクを処理できます。そのため、ロボット工学やオートメーションなど、スペースが限られている用途に最適です。
また、高い効率も実現します。適切な設計と潤滑により、遊星減速ドライブは最大 95% 以上の効率を達成できます。これは、熱として浪費されるエネルギーが少なくなり、コストが節約され、システム全体のパフォーマンスが向上することを意味します。
もう一つの利点は、スムーズな動作です。ギア間の複数の接触点と遊星システムのバランスのとれた設計により、他のタイプのギアボックスと比較して振動と騒音が少なくなります。
遊星歯車減速機の応用例
遊星減速ドライブは、幅広い業界で応用されています。自動車産業では、ギア比を変更し、エンジンから車輪に動力を伝達するためにオートマチックトランスミッションに使用されています。航空宇宙産業では、その高い信頼性とコンパクトなサイズにより、航空機の着陸装置システムや飛行制御アクチュエーターに使用されています。
製造分野では、遊星減速ドライブはコンベア システム、工作機械、包装機械で使用されます。また、風力タービンなどの再生可能エネルギー用途でもよく使用されており、ゆっくりと動くブレードからのトルクを増加させて発電機に伝達するのに役立ちます。
当社が提供する製品

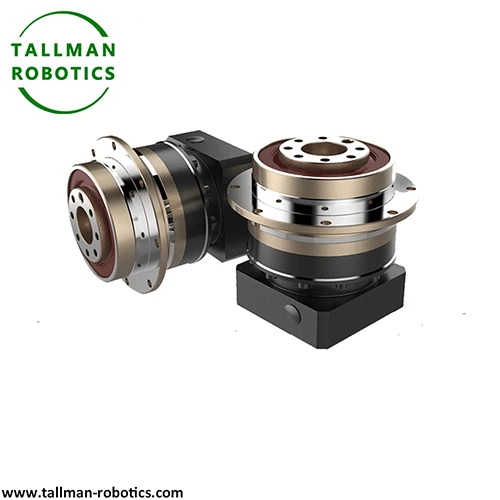

当社では、高品質の遊星歯車減速機の提供を専門としています。を含む幅広い製品を提供しています。精密遊星ギアボックス、遊星歯車減速機ユニット、 そして遊星減速機。当社の製品は、高精度のモーション制御や高負荷のトルク伝達など、お客様の多様なニーズに応えるよう設計されています。
当社では、製品の信頼性と耐久性を確保するために、高度な製造技術と高品質の素材を使用しています。当社のエンジニアリング チームは、遊星歯車減速ドライブの設計と開発において豊富な経験を持っており、特定の顧客の要件を満たすカスタマイズされたソリューションを提供できます。
ご購入・ご相談のお問い合わせ先
アプリケーションに遊星減速ドライブが必要な場合は、詳細な相談のために当社までお問い合わせください。当社の営業チームは、製品の仕様、価格、納期など、必要な情報をすべて提供いたします。当社の製品とサービスが貴社のビジネスに付加価値をもたらすと信じており、貴社と協力する機会を楽しみにしています。小規模の製造業者であっても、大規模な産業企業であっても、当社はお客様のニーズを満たすソリューションを提供します。当社の惑星削減ドライブがお客様の業務をどのように強化できるかについて、今すぐお問い合わせください。
参考文献
- ブディナス、RG、ニスベット、JK (2011)。シグリーの機械工学設計。マグロウ - ヒル。
- ノートン、ロードアイランド州（2012）。機械の設計: 機構と機械の合成と分析の入門。ピアソン。
- マビー、HH、ラインホルツ、CF (1987)。機械のメカニズムとダイナミクス。ワイリー。
