ヘビーデューティー線形モジュール

ヘビーデューティー線形モジュールは、主に線形往復運動を実現するために使用される、高負荷に耐え、過酷な労働条件に適応できる精密機械伝送デバイスです。ヘビーデューティー線形モジュールは、運転、ガイド、およびサポート機能を統合して、産業自動化における重いオブジェクトの取り扱いや正確なポジショニングなどのタスクを引き受けます。

原則として、ヘビーデューティ線形モジュールは線形伝送技術に基づいており、サーボモーターやステッパーモーターなどのモーターを介した電力を提供し、回転運動をボールネジまたは同期ベルトを介して線形運動に変換します。ガイダンスシステム（線形ガイドやスライダーなど）は、運動軌道のまっすぐと安定性を確保し、負荷圧力を分散させ、摩擦損失を減らし、高い-精度と高剛性線形変位を達成します。

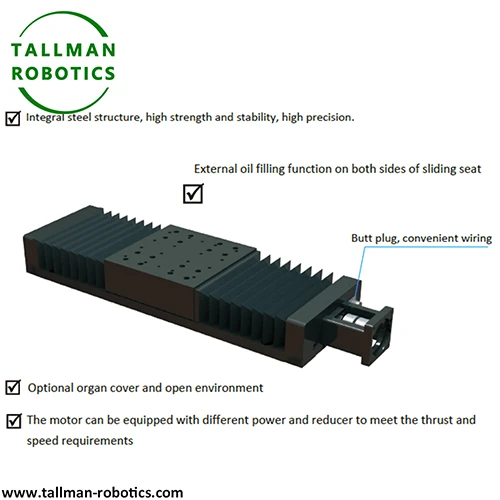

構造的には、ヘビーデューティ線形モジュールは通常、4つのコアコンポーネントで構成されています。1つ目は、電力出力を提供するドライブユニット（モーターおよび伝送コンポーネント）です。 2つ目は、モーションの精度を確保するためのガイドユニット（ガイドレールとスライダー）です。 3番目は、荷重-ベアリングフレーム（アルミニウム合金または鋼構造ベース）で、全体的な剛性を高めます。第4に、制限スイッチやダストカバーなどの補助コンポーネントは、安全性と耐久性を高めるために使用されます。いくつかのHigh - ENDヘビーデューティー線形モジュールは、センサーを統合して位置フィードバックを実現し、-ループ制御を閉じます。

ヘビーデューティ線形モジュールのアプリケーションケースは、重業界の分野で広く分布しています。自動車製造では、溶接ロボットの重い-デューティワークハンドリングに使用されます。倉庫およびロジスティクスでは、重い-デューティスタッカークレーンを使用して、自動化された3つの-次元の倉庫を駆動します。冶金産業におけるローリングミル機器の精度供給を支援します。航空宇宙分野では、アセンブリと大きなコンポーネントの位置をサポートします。ポートマシンでは、コンテナクレーンを駆動する翻訳メカニズム。その高い負荷容量（最大数トンから数トンのトン）と過酷な環境に対する抵抗により、重い-デューティ自動生産ラインの重要なコアコンポーネントになります。

の技術的パラメーターHEavy Dutyねじ式リニア Tallman Robot Limitedのモジュール

より多くのプロジェクトを見るか、YouTubeのビデオギャラリーにアクセスしてください：https：//www.youtube.com/@tallmanrobotics

ヘビーデューティ線形モジュールと軽量線形モジュールの違いは何ですか？

頑丈な線形モジュールと軽量線形モジュールのコアの違いは、負荷容量、構造設計、パフォーマンスパラメーター、およびアプリケーションシナリオに反映されます。特定の違いは次のとおりです。

1。荷重容量

ヘビーデューティー線形モジュールは、通常、数百キログラムから数十トンまでの範囲の定格負荷で、高負荷特性に焦点を当てており、衝撃負荷と持続的な重圧力に耐えることができます。軽量モジュールは、一般に数十キログラム以内に低負荷容量を持ち、軽量の材料または正確な位置決めに適しています。

2。構造と材料

重い-デューティモジュールは、高{-強度材料（鋳鉄や厚い壁の鋼など）を使用してベースとフレームを構築し、ガイドレールはほとんどが重い-デューティ線形ガイドまたは正方形のガイドです。頑丈な線形モジュール（ボールネジなど）の伝送コンポーネントは、直径が大きく、ピッチが厚く、全体の構造は剛性を高めるために堅牢です。軽量モジュールは一般にアルミニウム合金プロファイルを使用し、ガイドレールはほとんどマイクロまたは小さな線形スライドです。トランスミッションコンポーネントはより洗練されており、全体の重量は軽く、ボリュームは小さくなります。

3。精度と速度

ヘビーデューティー線形モジュールは、通常0.1 - 0.01mmおよび低動作速度（一般に1m/s以下）からの範囲の配置精度で、安定性と変形抵抗に焦点を当てています。軽量のリニアモジュールは、0.01 - 0.001mmの位置付け精度と1m/sを超える速度で高い-速度応答に重点を置いているため、高頻度の高精度の光負荷の動きに適しています。

4。適用可能なシナリオ

ヘビーデューティ線形モジュールは、自動車溶接生産ライン、ポートクレーン、冶金機器、大規模な工作機械など、重工業のシナリオで使用されています。軽量モジュールは、電子製造、3Cアセンブリ、医療機器、実験室の自動化などの軽量精度フィールドに適しています。

5。コストとインストール

重いペイロード線形モジュールは、材料とプロセスの要件が高いため、軽量モジュールよりも大幅に高いコストがあり、より強力なドライブモーターと固定ベースが必要です。軽量モジュールは簡単にインストールでき、構造をサポートするための要件が​​低いため、小規模な自動化機器への迅速な統合に適しています。

両方の本質は、さまざまな負荷と労働条件に合わせて設計された特殊な伝送ソリューションであり、選択は、実際の負荷、精度、速度、および環境条件に基づいて包括的に判断する必要があります。
