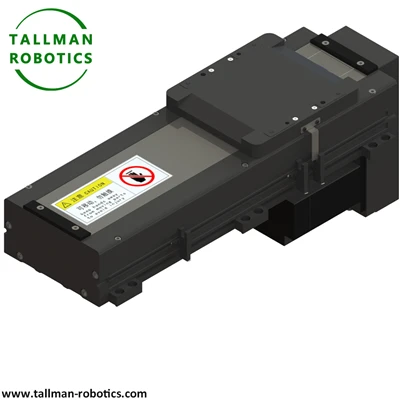

ネジ駆動モジュールとは何ですか?
ネジ駆動モジュールは、産業オートメーション操作用に構築されたモジュール式直線運動ユニットです。精密ネジ駆動構造を採用し、モーターの回転運動を機械的な直線移動に変換します。さらに、標準のモーションアクセサリを統合して、独立した機能的なスライドユニットを形成します。
柔軟なベルト駆動ユニットとは異なり、これらのモジュールは剛性の高い安定した直線運動を優先します。したがって、これらは自動生産装置の中核となる位置決めおよび搬送タスクに役立ちます。
標準モジュール構造
まず、高剛性合金ベースが固定支持フレームワークを形成します。-第二に、精密ドライブスクリューがコアの運動伝達部品として機能します。第三に、マッチングスクリューナットにより、同期リニアスライド出力を実現します。
さらに、内蔵リニア ガイド レールが移動軌道を制限します。-さらに、耐荷重スライド テーブルには工具やワークピースが搭載されています。-最後に、外部保護カバーが内部トランスミッション構造を保護します。
他のプロジェクトもご覧いただくか、Youtube のビデオ ギャラリーにアクセスしてください。https://www.youtube.com/@tallmanrobotics
トールマンロボットの一般環境用ボールねじリニアモジュールには以下のシリーズがあります。
|
モデル番号 |
本体幅(mm) |
最大積載量 (kg) |
最大ストローク(mm) |
繰返し精度(mm) |
ドライブ |
モーター出力(W) |
アプリケーション環境 |
|
TM-S45-CM |
45 |
10 |
800 |
±0.01/±0.005 |
スクリュー |
50/100 |
一般的な |
|
TM-S62-CM |
62 |
20 |
1050 |
±0.01/±0.005 |
スクリュー |
100/200/400 |
一般的な |
|
TM-S65-CM |
65 |
30 |
800 |
±0.01/±0.005 |
スクリュー |
50/100 |
一般的な |
|
TM-S85-CM |
85 |
50 |
1050 |
±0.01/±0.005 |
スクリュー |
100/200/400 |
一般的な |
|
TM-S100-CM |
100 |
65 |
1050 |
±0.01/±0.005 |
スクリュー |
100/200/400 |
一般的な |
|
TM-S100L-CM |
100 |
80 |
1050 |
±0.01/±0.005 |
スクリュー |
100/200/400 |
一般的な |
|
TM-S135-CM |
135 |
110 |
1250 |
±0.01/±0.005 |
スクリュー |
200/400/750 |
一般的な |
|
TM-S150-CM |
150 |
120 |
1500 |
±0.01/±0.005 |
スクリュー |
400/750 |
一般的な |
|
TM-S170-CM |
170 |
130 |
1500 |
±0.01/±0.005 |
スクリュー |
400/750 |
一般的な |
|
TM-S220-CM |
220 |
150 |
1500 |
±0.01/±0.005 |
スクリュー |
750 |
一般的な |
Tallman Robot のクリーン環境用送りねじリニア モジュールには次のシリーズ TM-S-CR があります
|
モデル番号 |
本体幅(mm) |
最大積載量 (kg) |
最大ストローク(mm) |
繰返し精度(mm) |
ドライブ |
モーター出力(W) |
アプリケーション環境 |
|
|
TM-S45-CR |
45 |
10 |
800 |
±0.01/±0.005 |
スクリュー |
50/100 |
クリーンな環境 |
|
|
TM-S62-CR |
62 |
20 |
1050 |
±0.01/±0.005 |
スクリュー |
100/200/400 |
クリーンな環境 |
|
|
TM-S65-CR |
65 |
30 |
800 |
±0.01/±0.005 |
スクリュー |
50/100 |
クリーンな環境 |
|
|
TM-S85-CR |
85 |
50 |
1050 |
±0.01/±0.005 |
スクリュー |
100/200/400 |
クリーンな環境 |
|
|
TM-S100-CR |
100 |
65 |
1050 |
±0.01/±0.005 |
スクリュー |
100/200/400 |
クリーンな環境 |
|
|
TM-S135-CR |
135 |
110 |
1250 |
±0.01/±0.005 |
スクリュー |
200/400/750 |
クリーンな環境 |
|
|
TM-S150-CR |
150 |
120 |
1500 |
±0.01/±0.005 |
スクリュー |
400/750 |
クリーンな環境 |
|
|
TM-S170-CR |
170 |
130 |
1500 |
±0.01/±0.005 |
スクリュー |
400/750 |
クリーンな環境 |
|
|
TM-S220-CR |
220 |
150 |
1500 |
±0.01/±0.005 |
スクリュー |
750 |
クリーンな環境 |
|
一般環境用ロングストロークスクリューリニアモジュール TM-SL-CM
|
モデル番号 |
本体幅(mm) |
最大積載量 (kg) |
最大ストローク(mm) |
繰返し精度(mm) |
ドライブ |
モーター出力(W) |
アプリケーション環境 |
|
TM-SL135-CM |
135 |
80 |
2200 |
±0.01/±0.005 |
スクリュー |
200/400/750 |
一般的な |
|
TM-SL170-CM |
170 |
110 |
2200 |
±0.01/±0.005 |
スクリュー |
400/750 |
一般的な |
|
TM-SL220-CM |
220 |
150 |
2400 |
±0.01/±0.005 |
スクリュー |
750 |
一般的な |
オルガンカバー 防水親ねじリニアモジュール TM-SF
|
モデル番号 |
本体幅(mm) |
最大積載量 (kg) |
最大ストローク(mm) |
繰返し精度(mm) |
ドライブ |
モーター出力(W) |
アプリケーション環境 |
|
|
TM-SF100-CR |
140 |
65 |
1050 |
±0.01/±0.005 |
スクリュー |
100/200/400 |
防水{0}}/防塵- |
|
|
TM-SF135-CR |
171 |
80 |
1250 |
±0.01/±0.005 |
スクリュー |
200/400/750 |
防水{0}}/防塵- |
|
|
TM-SF170-CR |
206 |
110 |
1500 |
±0.01/±0.005 |
スクリュー |
400/750 |
防水{0}}/防塵- |
|
|
TM-SF220-CR |
256 |
150 |
1500 |
±0.01/±0.005 |
スクリュー |
750 |
防水{0}}/防塵- |
|
